Инновационная, энергосберегающая технология производства тепла котельными заключается в оснащении котельной гидродинамическим тепловым насосом, что делает ее более экономичной и экологичной, позволяет эффективно решать сложные технологичные задачи.

Группа Компаний «Тепло XXI века» активно внедряет на рынок системы отопления в виде гидродинамических насосов, работающие на основе энергосберегающих технологий.Оборудование котельной гидродинамическим тепловым насосом решает несколько задач, существенно упрощая работу. Такая котельная больше напоминает насосную станцию, чем собственно котельную. Отпадает необходимость в дымоотводной трубе, отсутствуют копоть и грязь. Процессом производства тепла управляет система автоматики и контроля, исключая потребность в обслуживающем персонале.

Классический тепловой насос

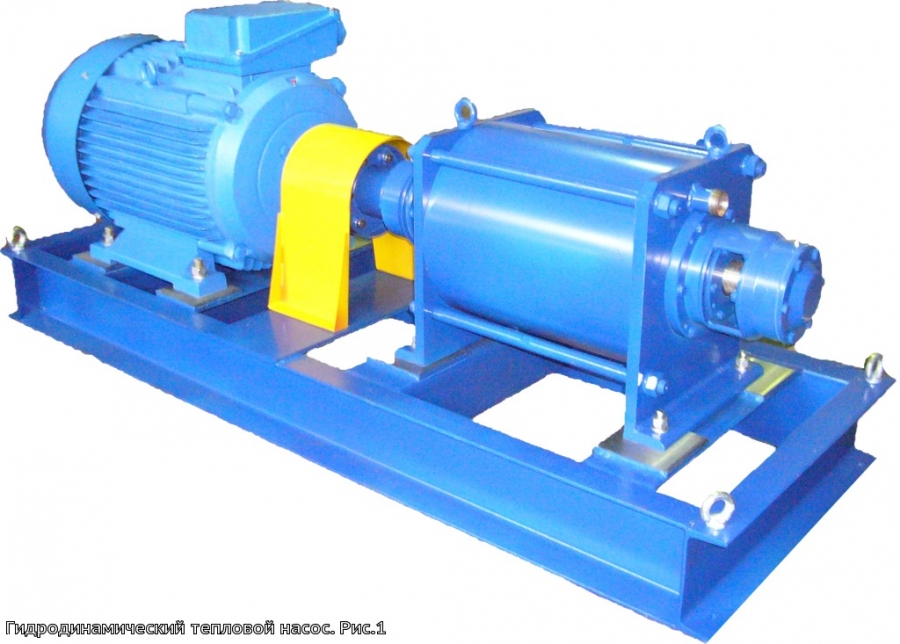

Гидродинамический тепловой насос

Классический тепловой насос нагревает теплоноситель максимум до +65 °С, температура теплоносителя, нагреваемого гидродинамическим тепловым насосом может достигать +95 °С.

По капитальным затратам на систему теплоснабжения гидродинамический тепловой насос в разы дешевле теплового насоса, т.к. не требует наличия контура низкопотенциального тепла.

Преимущества гидродинамического теплового насоса:

  • Экономичность: гидродинамический тепловой насос экономичнее электрокотлов в 1,5-2 раза, дизельных котлов - в 5-10 раз).
  • Экологичность: гидродинамический тепловой насос может быть использован в местах с ограниченными нормами ПДВ).
  • Пожаро- и взрывобезопасность.
  • Не требует водоподготовки. При работе в результате процессов, проходящих в теплогенераторе гидродинамического теплового насоса, происходит дегазация теплоносителя, что благотворно влияет на оборудование и приборы системы теплоснабжения.
  • Быстрота установки. При наличии подведенной электрической мощности, монтаж индивидуального теплового пункта с использованием гидродинамического теплового насоса может быть произведен за 36-48 часов.
  • Быстрая окупаемость. Поскольку насос может быть легко встроен в уже существующую систему теплоснабжения, срок его окупаемости составляет от 6 до 18 месяцев.
  • Высокая надежность и долговечность. Срок службы оборудования до капитального ремонта составляет 10-12 лет.

Гидродинамический тепловой насос экономичнее электрокотлов в 1,5-2 раза, дизельных котлов - в 5-10 раз).

Гидродинамический тепловой насос марки «ТС1-55» используемый в складском комплексе в городе Ивантеевка Московской области обеспечил теплом здание объемом 35 000 м3!

Складской комплекс представляет собой быстровозводимое здание из сендвич-панелей, с четырьмя въездными группами, площадью 3 280 м2 и объемом 35 000 м3, при высоте потолка 10-12 м.

В 2007 г. для решения задач отопления объекта специалистами ГК«Тепло XXI века» были рекомендованы тепловые гидродинамические насосы «ТС-055» в количестве 3 шт. Два из них планировали работать в постоянном режиме, один - в резервном. Но практика показывает, что даже при низких температурах окружающего воздуха, работает только один агрегат. На складе хранится продукция, для которой нужно поддерживать температурный режим +10, +12С.

Система смонтирована таким образом, что основная теплоотдача происходит в 9 калориферах, которые расположены на несущих колонах здания. Тепловой пункт смонтирован в 20-ти футовом контейнере, что позволило иметь возможность быстрого демонтажа и, в случае необходимости, перевозки на другой объект.

Расходы на электроэнергию для работы электродвигателей, которые входит в состав 3-х теплодинамических насосов за семь месяцев отопительного сезона 2007-2008г. составила 236 000 рублей, при стоимости 1 кВт/ч электроэнергии в этом районе 2,5 руб. За отопление здания, объемом более 30 000 м3, собственник здания в указанный отопительный сезон платил в среднем около 33 000 рублей в месяц! Тепловой пункт работает в автоматическом режиме, что позволяет экономить средства на зарплату и обучение обслуживающего персонала. Для отопления такого склада в фирме по продажам традиционных систем отопления были бы предложены либо электрические либо дизельные котлы, общей мощностью 250-300 кВт. Суммы за отопление такими котлами были бы в разы больше тех, которые сегодня платит собственник помещения, используя тепловые гидродинамические насосы.

Современные, энергосберегающие системы, основанные на ТГН (тепловой гидродинамический насос), предназначены для автономного отопления любого объема жилых, офисных, спортивных, производственных и складских помещений, а также для нагрева воды для бытовых и технологических целей.
Эффективность теплового насоса принято оценивать коэффициентом преобразования энергии (КПЭ), который характеризует количество тепловой энергии, вырабатываемой тепловым насосом, отнормированной на 1 кВт затраченной электроэнергии. Величина КПЭ данной системы колеблется от 2,5 до 6.

По сравнению с традиционными источниками тепла, тепловой гидродинамический насос обладает целым рядом преимуществ:

в эксплуатации ТГН экономичнее газовых, электродных и тэновых котлов в 2- 3 раза, а дизельных и мазутных котлов в 5 – 10 раз.

возможность использования теплового гидродинамического насоса в местах с ограниченными нормами ПДВ (предельно допустимые выбросы).

не требует водоподготовки.

быстрота установки, монтажа и запуска в эксплуатацию.

срок окупаемости от 6 месяцев, благодаря возможности инсталляции в уже существующую систему теплоснабжения, с незначительными доработками.

высокая надежность ТГН заложена конструктивно и подтверждена многолетней безаварийной работой в Украине, странах СНГ за их пределами.

Серийно выпускаемые тепловые гидродинамические насосы типа ТС1 представляют собой стандартный асинхронный электродвигатель 3000 об/мин, напряжением питания 380В, смонтированный на одной раме с теплогенератором, преобразующим механическую энергию в тепловую.

Энергия электродвигателя превращается в механическую энергию завихрения теплоносителя, а механическая энергия переходит в тепловую. При этом запускаются механизмы выделения энергии, которые приводят к тому, что тепловой энергии выделяется больше, чем затрачивается электрической энергии.

Подтвержденный коэффициент преобразования энергии (КПЭ), в том числе независимыми экспертами, равен 3,5.

Не требуется разрешения на применение ТГН от службы по экологическому, технологическому и атомному надзору, так как электрическая энергия используется для вращения электродвигателя, а не для прямого нагрева теплоносителя.

Исходя из норматива, ТГН способны обогревать условные типовые (соответствующие требованиям СНиП) жилые, бытовые, производственные помещения, объемом: ТС1-055 – 5180 м , ТС1-075 – 7060 м , ТС1-090 – 8450 м и т.д. По модельному ряду ТГН (в маркировке теплового насоса указывается мощность электродвигателя), что соответствует 1кВт/час установленной мощности ТГН на 30м (по СНиП 1кВт/час традиционного котла на 10м ) и говорит об их высокой эффективности.

Применяемые конструкции и технологии являются оригинальными (запатентованы) и подкреплены качественной многолетней реализацией:

Около пятисот ТГН эксплуатируются в регионах Украины, России, Белоруссии, Казахстане, Узбекистане, Китае, Монголии, Южной Корее и Японии.

За разработку и производство тепловых гидродинамических насосов изобретатель награжден многочисленными медалями и дипломами, является победителем ежегодного конкурса инновационных проектов международной программы GoldenGalaxy и награжден золотой медалью Innovation for investments to the future .

(Вихревые теплогенераторы)

Чудеса живут среди нас уже сегодня!

. Мы были в офисе московской фирмы, большое здание отапливается машиной, которая обогревается с помощью оригинального агрегата, извлекающего тепло из завихрившейся от электромотора воды. Откуда берется эта энергия - еще толком никто не знает. С точки зрения классической науки, это полная чушь, такого быть не может по определению. А машина тем не менее, работает, давая КПД в сотни процентов - хотя это и немыслимо с точки зрения старой науки.

Максим Калашников. Серия Великие противостояния

Возрастающая стоимость энергоресурсов, используемых для теплоснабжения, ставит перед потребителями задачу поиска более дешевых источников тепла. Тепловые гидродинамические насосы ТС1 (дисковые вихревые теплогенераторы) - источник тепла XXI века.

Выделение тепловой энергии основано на физическом принципе преобразования одного вида энергии в другой. Энергия электродвигателя превращается в энергию завихрения жидкого теплоносителя, которая переходит в тепловую, нагревая жидкость за несколько проходов до температуры 95 С.

Тепловые гидродинамические насосы ТС1 предназначены для:

- автономного отопления жилых, офисных, производственных помещений, теплиц, других сельскохозяйственных сооружений и т.п.;

- нагрева воды для бытовых целей, бань, прачечных, бассейнов и т.п.

Тепловые гидродинамические насосы ТС1 соответствуют ТУ 3631-001-78515751-2007, сертифицированы. Не требуют согласований на установку, т.к. энергия используется для вращения электродвигателя, а не для нагрева теплоносителя. Эксплуатация теплогенераторов с электрической мощностью до 100 кВт осуществляется без лицензии (Федеральный закон № 28-ФЗ от 03.04.96 г.). Они полностью подготовлены для подключения к новой или существующей системе отопления, а конструкция и габариты установки упрощают ее размещение и монтаж. Необходимое напряжение сети - 380 В.

Тепловые гидродинамические насосы ТС1 соответствуют ТУ 3631-001-78515751-2007, сертифицированы

Тепловые гидродинамические насосы ТС1 выпускаются в виде модельного ряда с установленной мощностью электродвигателя: 55; 75; 90; 110; 160; 250 и 400 кВт.

Тепловые гидродинамические насосы ТС1 работают в автоматическом режиме с любым теплоносителем в заданном диапазоне температур (импульсный режим работы). В зависимости от температуры наружного воздуха время работы составляет от 6 до 12 часов в
сутки. Тепловые гидродинамические насосы ТС1 надежны, взрыво-пожаро-безопасны, экологичны, компактны и высокоэффективны в сравнении с другими нагревательными устройствами. Сравнительные характеристики устройств при отоплении помещений площадью 1000 кв.м. приведены в таблице:

Более трехсот тепловых гидродинамических насосов ТС1 эксплуатируются в регионах РФ, ближнем и дальнем зарубежье: в Москве и Московской области, Архангельске, Владимире, Екатеринбурге, Калининграде, Липецке, Магнитогорске, Нижнем Новгороде, Омске, Оренбурге, Орле, Самаре, Туле, Чебоксарах и других городах, в Башкирии и Якутии, в Белоруссии, Казахстане, Узбекистане, Украине, Венгрии, Южной Корее и Японии.

Тепловые гидродинамические насосы ТС1 надежны, взрыво-пожаро-безопасны, экологичны, компактны и высокоэффективны в сравнении с другими нагревательными устройствами

Совместно с партнерами объединение Тепло XXI века оказывает полный цикл услуг, начиная от очистки внутренних инженерных систем и агрегатов от твердокристаллических, коррозионных и органических отложений без демонтажа элементов систем в любое время года. Далее - разработка ТЗ (технического задания на проектирование), проектирование, монтаж, пусконаладка, обучение персонала заказчика и техническое обслуживание.

Поставка тепловых узлов на базе установок Тепло XXI века может осуществляться в блочно-модульном варианте. Автоматизация системы теплоснабжения здания и внутренних инженерных систем может быть доведена до уровня ИАСУП (индивидуальной автоматической системы управления предприятием).

В случае нехватки места для размещения блочного теплового узла внутри здания, он монтируется в специальных контейнерах, как это на практике осуществлено в городе Клин Московской области.

В целях увеличения эксплуатационного ресурса электродвигателей рекомендуется применять системы оптимизации работы электродвигателей, включающие в себя систему плавного пуска.

Преимущества использования ТС1
Простота конструкции и сборки, малые габариты и масса позволяют быстро устанавливать смонтированную на одной платформе установку в любом месте, а также подключать ее непосредственно к действующей схеме отопления.
Не требуется водоподготовка.
Применение системы автоматического управления не требует постоянного присутствия обслуживающего персонала.
Отсутствие тепловых потерь в теплотрассах, при монтаже тепловых станций непосредственно у потребителей тепла.
Работа не сопровождается выбросами в атмосферу продуктов горения, других вредных веществ, что позволяет применять его в зонах с ограниченными нормами ПДВ.
Сроки окупаемости затрат по внедрению тепловых станций - от шести до восемнадцати месяцев.
При недостатке мощности трансформатора возможна установка электродвигателя с напряжением питания 6000-10000 вольт (только для 250 и 400 кВт).
В системе двойного тарифа при нагреве установкой ночью достаточно небольшого количества воды, аккумуляции ее в баке-накопителе и распределении ее циркуляционным насосом малой мощности в дневное время. Это позволяет сократить затраты на отопление от 40 до 60%.

Источник: Тепло XXI века
